LPC-8E4F-G是一款机架式协议转换设备，通过将以太数据包在多路E1中传输，突破单个E1的带宽限制，利用现网E1资源快速组建以太数据网。该设备支持G.8040标准，使用通行的GFP封装映射到PDH承载，支 持8路E1的虚级联传输以太数据。用户侧提供4个10/100 Base-Tx端口，及一个100 Base-Fx端口可选。在设计中完全遵循ITU-T最新颁布的标准，可以和同样遵循国际标准的其他厂家产品对通。该设备持 LCAS链路容量调整规范（G.7042），对E1通道无任何特殊要求，并且能对E1自动容错，对于故障通道进行自动的隔离和恢复，通道的单向故障不影响另一方向带宽，有故障的链路将被自动删除，设备仅降低数据吞吐率，而不会中断数据的传送，最大程度上降低对业务的影响。

  该设备配置灵活，维护简单，提供完整的网络管理功能。

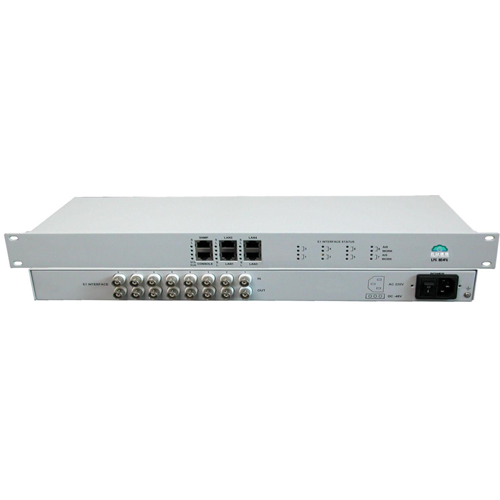

  设备外观如图：

功能特点：

★ 采用大规模芯片，电路简单，功耗低，可靠性高；

★ 提供4个10/100 Base-Tx端口，4个以太口可进行本地交换或通道隔离；提供1个100 Base-Fx端口，固定100Mbps速率；

★ 提供SNMP、CONSOLE管理接口，可以灵活设置设备的功能；

★ 提供完整的本端/远端告警指示，误码统计，可设置的误码率门限，支持远端测试环回；

★ 基于端口的VLAN和基于 TAG的VLAN功能可以为用户业务提供优先级和流量控制，保证更好的QoS；

★ 支持G.8040标准，使用通行的GFP封装映射到PDH承载；

★ 支持8路E1的虚级联传输以太数据，接口阻抗为75Ω或120Ω；

★ 支持以太口MDI/MDIX自适应；

★ 支持1552包长；

★ 支持基于端口的限速功能；

★ 支持802.1p优先级功能；

★ 支持基于802.3x标准，PAUSE帧流量控制功能；

★ 支持VCAT虚级联（G.7043），可自适应最大240ms的通道时延差；

★ 可对广播包进行抑制；

★ 两种供电方式可选：-48V/DC或220V/AC。

技术参数

★ E1接口电气特性

标称速率：2048Kbps，容差±50ppm；

接口码型：HDB3；

接口阻抗：75欧姆（不平衡）或120欧姆（平衡）可选；

电气特性：符合ITU-T G.703建议，脉冲波形符合样板，如图3.1所示；

抖动转移特性：符合ITU-T G.823建议；

输入抖动容限：符合ITU-T G.823建议；

输出抖动：符合ITU-T G.823建议；

输入口允许衰减：0～6dB；

电平：±2.37V±10%或±3.00V±10%；

接口连接器为： BNC同轴或RJ45。

★ 10/100Base-Tx接口指标

接口类型：10/100Base-Tx；

接口规程：符合IEEE-802.3u标准；

接口速率：10/100M自适应；

接口连接器：RJ45。

★ 100BASE-FX接口指标

接口为：100Base-Fx；

接口规程：符合IEEE-802.3、IEEE-802.3u、IEEE-802.3X标准；

接口速率：固定100Mbps，全双工；

接口为： FC/SC。

★ CONSOLE串口管理接口

接口方式: RS-232；

接口电平：RS-232电平；

接口连接器：RJ-45；

管理口波特率：57600bps

★ SNMP网管接口

接口方式: 10/100Base-T；

符合IEEE802.3标准

接口连接器：RJ-45；

★ 供电条件

直流供电电压：-48VDC，容差范围 -36V~-72V；

交流供电电压：220VAC±20% 50HZ；

功耗：≤10W。

★ 工作环境

环境温度：0℃~45℃；

相对湿度：≤90%（35℃时）；

大气压力：86~106Kpa。

★ 外形尺寸

483×175×45mm   （标准19英寸1U）。

应用方案

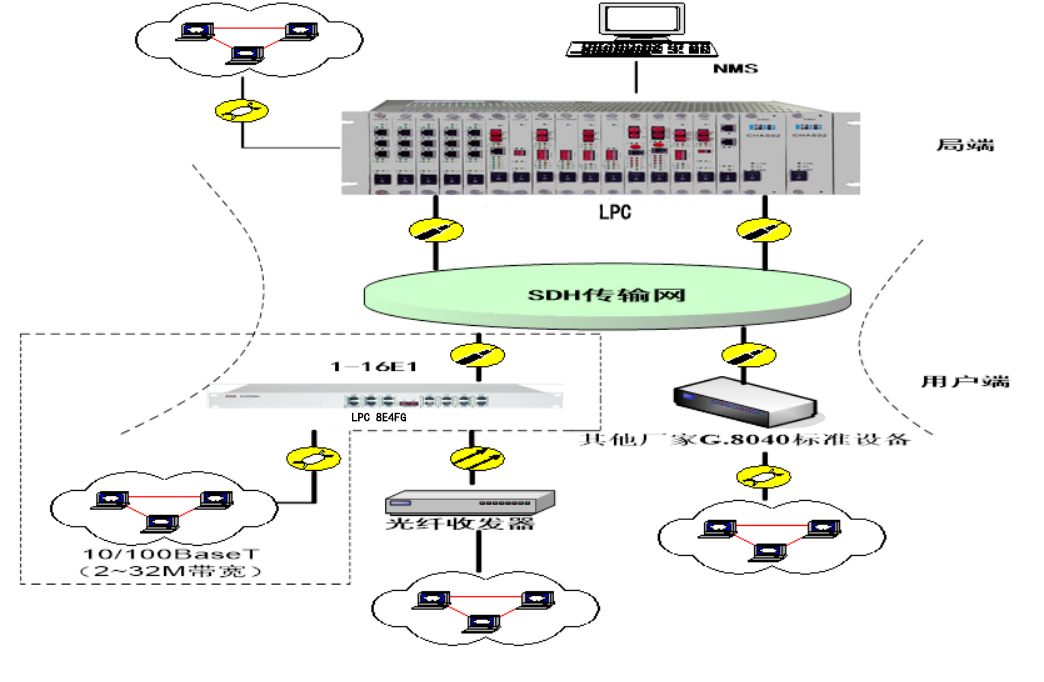

应用方案一

局端可采用我公司的多业务接入设备，所有业务支持远端管理，极大减少用户侧维护工作量。

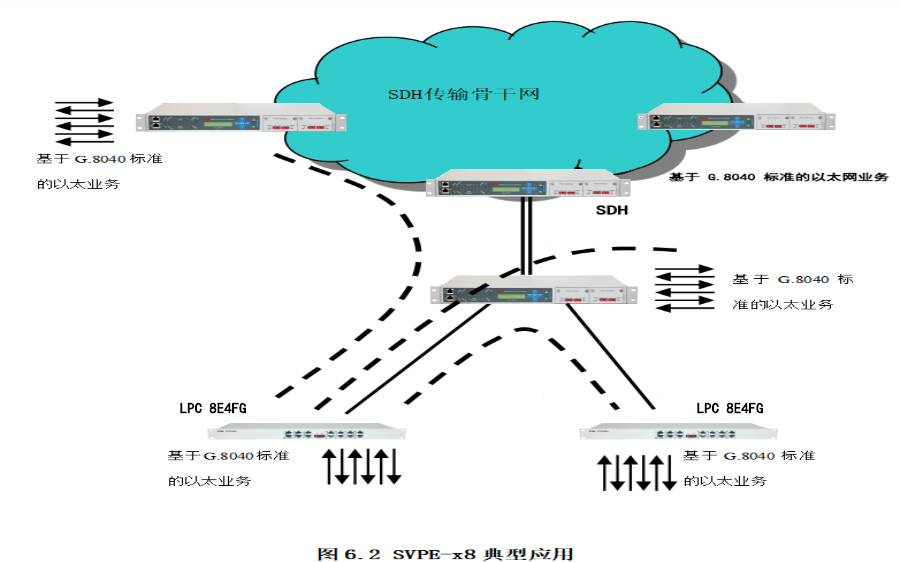

应用方案二

  在中心节点机房使用我公司的MSAP ESDH155设备，在远端的接入站点使用LPC 8E4FG设备，中心机房和远端接入站点之间用2M线连接。
