LPC M1-16E4F-G是一款基于EOPDH技术和ITU-T G.8040标准、融合二层交换和传统协议转换器技术的用于在现有SDH网络传输本地以太网数据帧的小容量汇聚型以太网转换器。该设备传输侧提供16路E1接口，业务侧提供2个千兆以太接口或4个百兆以太网接口，支持16个远端以太数据业务汇聚，可以充分利用传统PDH和SDH设备所组成的网络提供新的以太网服务，不仅解决了不同层次的网络互通，而且为用户网络从TDM网过渡到数据网铺平了道路。

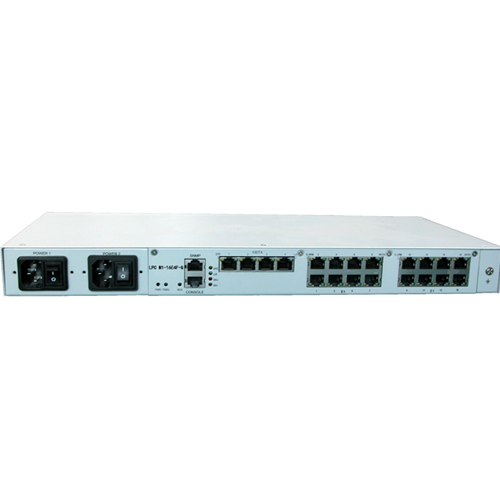

  设备外观如图：

功能特点：

★ 兼容性强：符合ITU-T G.8040标准，远端可兼容其它厂家同标准单、多路协转设备；

★ 以太业务配置灵活：以太网处理部分采用标准2层交换构架，支持全交换、汇聚、VLAN隔离等三种业务模式，满足用户差异化需求；

★ 以太接口可提供支持TRUNK的 2组千兆以太网Combo接口或4组百兆以太网接口；

★ 传输带宽配置灵活：传输侧提供16路E1接口，最大支持16个远端汇聚，在总带宽范围内各各业务（VCG）带宽配置1-16路E1可调；

★ 组网灵活：支持点对点、点对多点组网，配合远端1、4、8、16E1协转，可满足用户多样的带宽需求；

★ 完备的告警功能：提供当前告警和历史告警日志；

★ 维护功能：支持E1环回检测；支持E1误码监视；

★ 流量统计：支持基于VCG的流量统计，满足用户流量监控、计费等需求；

★ 全程网管：支持标准的SNMP网络管理。在局端设备网管平台下可统一管理局端、远端设备；

★ 多网管途径：支持局端设备CONSOLE口、SNMP接口、FE/GE用户接口管理和通过远端SVPE协转远程管理；

★ 双电源冗余设计：可实现AC220V/DC-48V两种电源任意组合双备份，提高系统可靠性。

技术参数：

★ E1传输接口：端口数量16个

接口规程G.703、G.704；

接口速率2048Kbps；容差±50ppm；

接口码型：HDB3；

接口阻抗75欧姆（不平衡）或120欧姆（平衡）可选；

电器特性符合ITU-T G.703建议；

抖动转移特性：符合ITU-T G.823建议；

输入抖动容限符合ITU-T G.823建议；

输出抖动符合ITU-T G.823建议；输入口允许衰减0～6dB；

电平：±2.37V±10%或±3.00V±10%；

连接器类型：BNC同轴（75欧姆非平衡接口）或RJ-45（120欧姆平衡）。

★ 业务汇聚接口：端口数量4个

接口类型10/100Base-T；

接口规程IEEE-802.3、 IEEE-802.3u、IEEE-802.3x；

接口速率：10/100自适应或强制；

双工模式：半双工/全双工；

端口模式：MDI/MDI-X自适应；

帧长：1552/1536字节；

连接器类型：RJ-45插座。

传输接口与业务汇聚接口汇聚比为16。

★ 网管接口：SNMP+Console

SNMP接口：

接口类型：10/100Base-T；

接口速率10/100自适应；

双工模式：半双工/全双工自协商；

端口模式：MDI/MDI-X自适应；

连接器类型：RJ-45插座。

Console接口：

接口方式：异步RS-232；

接口速率：115200bps；

连接器类型：RJ45插座。

★ 机箱和供电机箱：1U高、483mm×205mm×45mm (1U×19inch)；

供电：两种供电模式可选；

直流供电：直流-48V供电范围：-36V ～ -72V；

交流供电：交流220V供电范围：176V ～ 250V；

整机功耗：≤15W。

产品应用

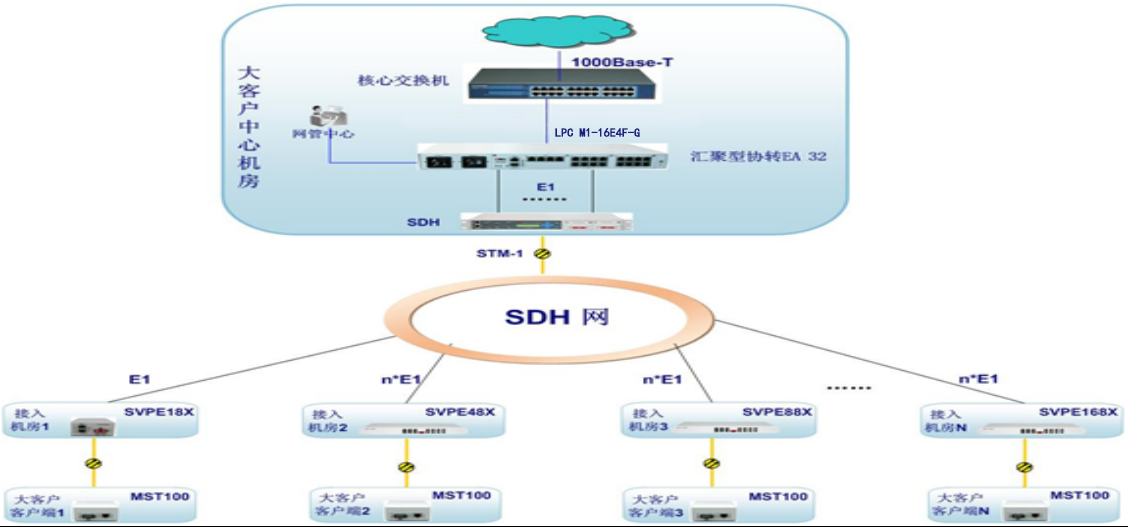

  该设备可以部署在用户的总部机房，对用户各分支点的业务进行汇聚，总部和所有远端分支节点运行在一个以太网二层交换平台，为客户提供总部和分支节点端到端多点汇聚解决方案。
