PCM 16E96T是一款2U机架式大容量PCM智能型综合复用设备。采用PCM30/32制式，其传输线路侧提供16路E1接口，在业务侧提供最多能96个基于64K带宽的FXO/S业务接口。该设备支持64K时隙全交叉、支持端到端的全网络管理等。

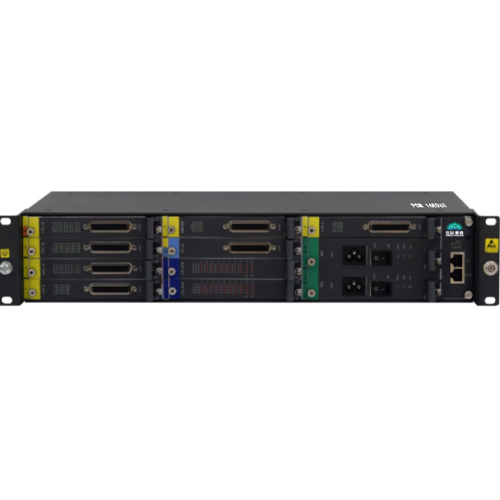

  设备外挂如图：

产品描述

★机箱结构：2U高、19英寸宽插卡式机箱，共12个槽位包括2个电源盘槽位、2个主控交叉盘槽位、1个E1线路盘槽位、6个业务盘槽位、1个风扇槽位。

★交叉容量：64K: 2048×2048

★业务接口：E1接口:16×E1，可选75欧或120欧；PCM接口: 96×FXO/S电话接口；

★设备接口：提供防雷、过压过流保护，电源线防反接等保护功能；

★支持主控：交叉盘的1+1热保护，保护倒换时间≤50ms；

★网管接口位于风扇盘上，主控交叉盘切换时不需要调整网管线缆；

★支持E1通道的1+1保护功能，保护倒换时间≤50ms；

★支持点对点、星网等应用网络拓扑；

★业务接口均采用前出线方式，操作更加简便；

★提供丰富的告警指示功能，包括告警灯、告警音等；

★具有全面的集中网管功能，SNMP以太网方式的网管接口，配置方便、安全性高；

★支持电源盘1+1热备份:-48V和220V电源，或双-48V电源，或双220V电源；

★整机功耗小于50W。

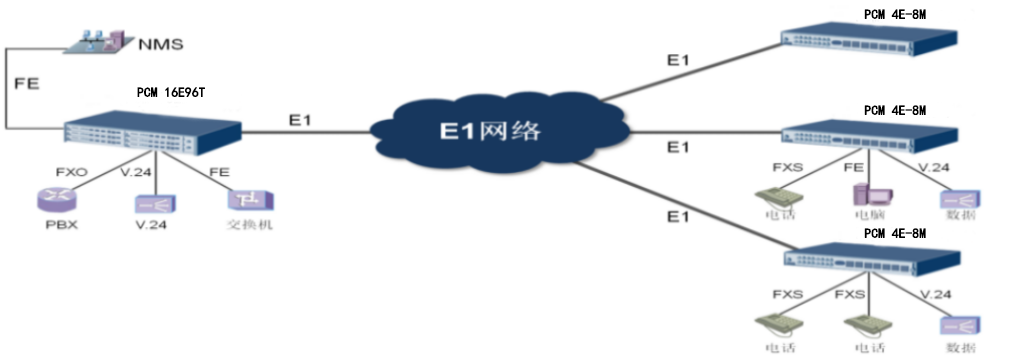

产品应用

  PCM 16E96T可与主流PCM品牌设备业务对通，广泛应用于铁路、电力、 军队、 铁路、公安、石油、矿山、航空、政府等行业通信专网的业务汇聚点或大容量业务交汇节点。
