PCM 16E24TM是一款2U机架式大容量PCM智能型综合复用设备。采用PCM30/32制式，其传输线路侧提供16路E1接口，在业务侧提供基于64K带宽的业务接口，包括FXO、FXS以及磁石电话。该设备接口数量多，接口种类丰富，支持64K时隙全交叉、支持端到端的全网络管理等。

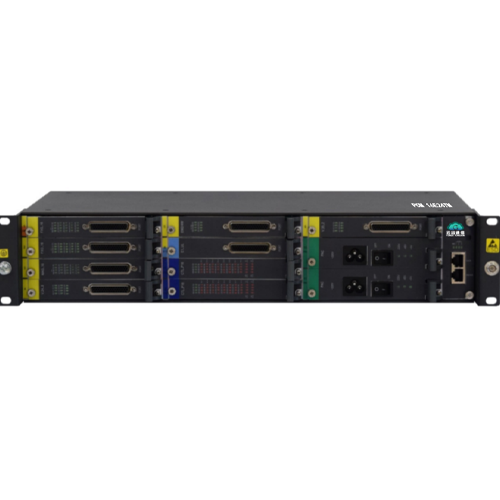

  设备外观如图：

产品描述

★机箱结构：2U高、19英寸宽插卡式机箱，共12个槽位包括2个电源盘槽位、2个主控交叉盘槽位、1个E1线路盘槽位、6个业务盘槽位、1个风扇槽位。

★交叉容量：64K: 2048×2048

★业务接口E1接口：16×E1，可选75欧或120欧；PCM接口:16×FXO/S、8×MAG磁石、EM2/4W、2/4W音频、V.24、V.35、同向64K、 RS485等；

★设备接口提供防雷、过压过流保护，电源线防反接等保护功能；

★支持主控交叉盘的1+1热保护，保护倒换时间≤50ms；

★网管接口位于风扇盘上，主控交叉盘切换时不需要调整网管线缆；

★支持E1通道的1+1保护功能，保护倒换时间≤50ms；

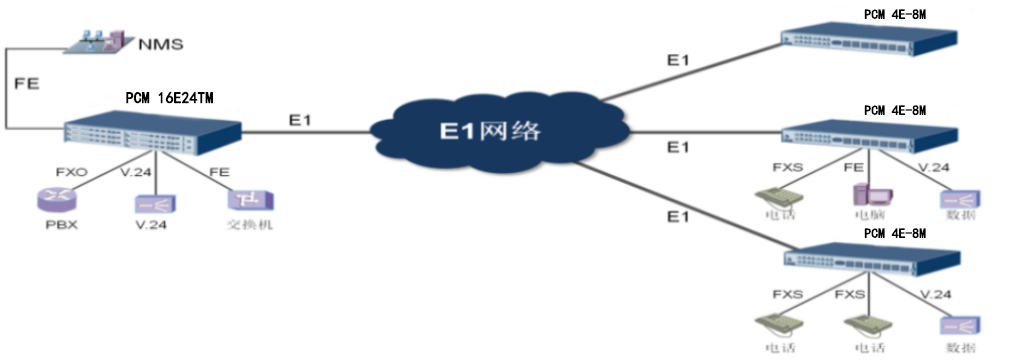

★支持点对点、星网等应用网络拓扑；

★业务接口均采用前出线方式，操作更加简便；

★提供丰富的告警指示功能，包括告警灯、告警音等；

★具有全面的集中网管功能，SNMP以太网方式的网管接口，配置方便、安全性高；

★支持电源盘1+1热备份:-48V和220V电源，或双-48V电源，或双220V电源；

★整机功耗小于50W。

产品应用

  PCM 16E24TM可与主流PCM品牌设备业务对通，广泛应用于铁路、电力、 军队、 铁路、公安、石油、矿山、航空、政府等行业通信专网的业务汇聚点或大容量业务交汇节点。
