SDH 2STM1-8E4F光端机是一款紧凑型SDH终端（TM）设备，管理系统使用WINDOWS界面，易于掌握，操作方便。该产品是以FPGA为核心构成的单板式多业务传输设备，用于网络末端，可提供4路E1接口、4路以太接口和1路RS232网管接口。

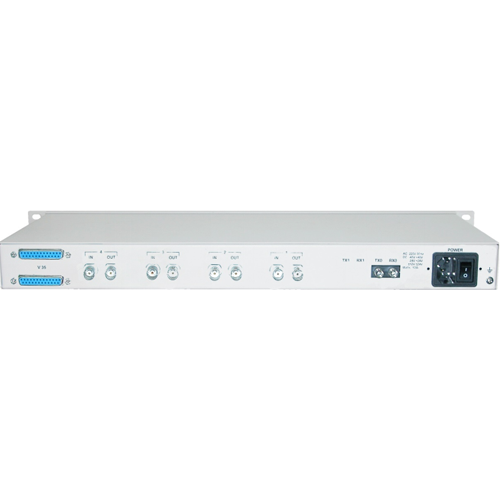

  设备外观如图：

产品描述

★机箱结构：19英寸×1U，宽×深×高：483mm×175mm×45mm。

★业务接口：光纤接口：2×STM-1；单模发送光功率：-5dBm ～ -10dBm单模接收灵敏度：-33dBm ～ -40dBm ( 误码率≤10-11 )；

光纤接口：SC型/FC型可选适用光纤：单模。E1接口：16×E1标称速率：2048Kbps，容差±50ppm；接口码型：HDB3；

接口阻抗：75欧姆（不平衡）或120欧姆（平衡）可选；数字接口电气特性：符合ITUTG.703建议；抖动转移特性：符合ITU—TG.823建议；

输入抖动容限：符合ITU—TG.823建议；输出抖动：符合ITU—TG.823建议；电平：±2.37V±10%或±3.00V±10%。

★以太网接口：4×FE接口为：10/100Base-Tx；接口规程：符合IEEE-802.3/符合IEEE-802.3u标准；接口速率：10Base-T/100 Base-T自适应,使用标准的RJ45接头。

★网管接口：连接器类型：RJ45；接口方式：RS232；接口速率：57600bit/s。

★供电方式：直流-48V供电范围：-36V～-72V；交流220V供电 范围：交流176V～250V；整机功耗：≤10W。

★环境要求：工作温度：0℃～50℃；相对湿度：95%(无凝结)。

产品应用

（一） 点对点组网应用

（二） 链型组网应用
