SDH 4FE光端机是一款紧凑型SDH终端（TM）设备，管理系统使用WINDOWS界面，易于掌握，操作方便。该产品是以FPGA为核心构成的单板式多业务传输设备，用于网络末端，可提供4路以太接口。

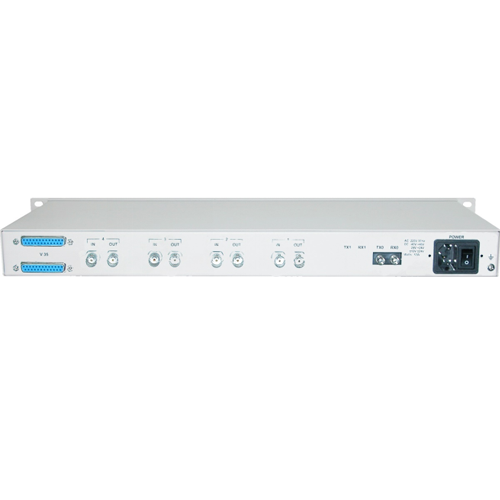

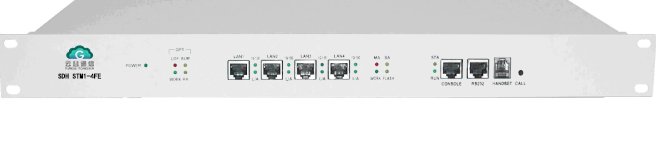

  设备外观如图：

产品描述

★机箱结构

19英寸×1U，宽×深×高：483mm×175mm×45mm。

★业务接口

光纤接口：1×STM-1；

单模发送光功率：-5dBm ～ -10dBm；

单模接收灵敏度：-33dBm ～ -40dBm ( 误码率≤10-11 )；

光纤接口：SC型/FC型可选；

适用光纤：单模。

★以太网接口：4×FE；

接口为：10/100Base-Tx；

接口规程：符合IEEE-802.3/符合IEEE-802.3u标准；

接口速率：10Base-T/100 Base-T自适应,使用标准的RJ45接头。

★供电方式：

直流-48V供电范围：-36V～-72V；

交流220V供电 范围：交流176V～250V；

整机功耗：≤10W。

★环境要求：

工作温度：0℃～50℃；

相对湿度：95%(无凝结)。

产品应用

（一） 点对点组网应用

（二） 链型组网应用
