SDH 8E4F20TV是融合SDH和PCM技术的1U机架式光电一体化多业务传输设备。该设备传输侧提供2路STM-1光接口，业务侧提供E1、以太网和PCM等业务接口。该设备支持全时隙交叉功能，上下电路方便灵活，可作为上下线路复用器或终端复用器，组建点对点、链型和环型网络。

  设备外观如图：

产品描述

★机箱结构1U高、19英寸插卡式机箱，共5个槽位包括2个电源盘槽位和3个业务盘槽位。

★交叉容量VC12：252×252；    64K：128×128。

★业务接口光接口：2×STM-1；E1接口：8×E1，可选75欧或120欧；FE接口：4×FE接口；PCM接口：16×FXO/S,4×V.24。

★以太网功能遵从ITU-T G.7041标准的GFP-F封装协议；遵从ITU-T G.7042建议的VCAT协议；遵从ITU-T G.7042建议的LCAS协议。

★支持光纤线路1+1保护，保护倒换时间≤50ms；

★提供丰富的告警指示功能，包括告警灯、告警音等；

★具有全面的集中网管功能，SNMP以太网方式的网管接口，配置方便、安全性高

★支持4种网管通道类型：DCN, DCC ,VC12或E1，适应多种网络环境

★供电方式：-48V和220V电源，或者双-48V电源，或双220V电源，支持电源盘1+1热备份；

★整机功耗小于25W。

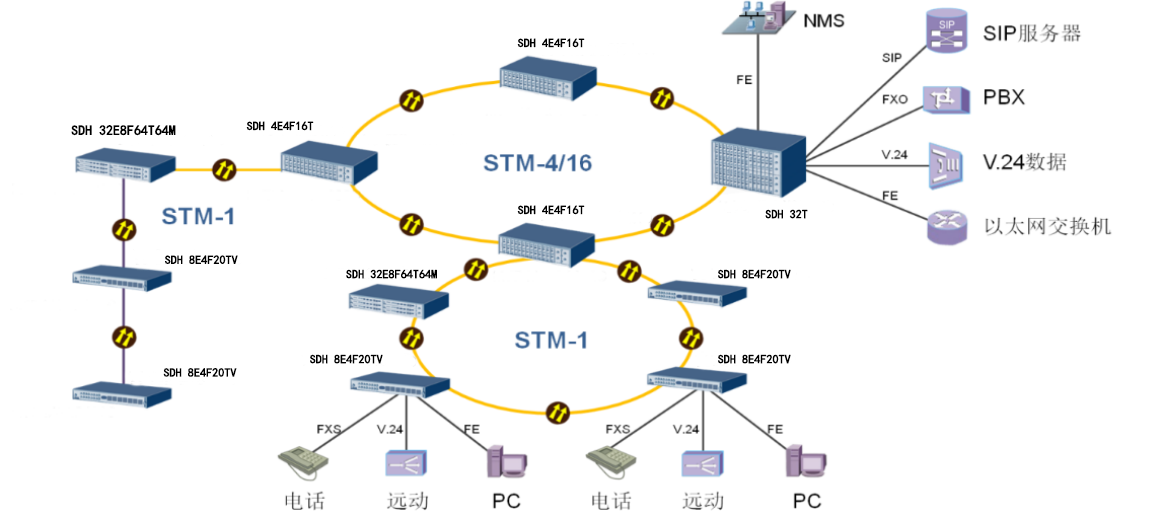

产品应用

  SDH 8E4F20TV接口丰富，业务配置灵活，适用于传输业务容量不多但业务种类较多的通信节点，已被广泛应用于电力、铁路、军队、政府、航空、公安、能源等通信专网。
