SDH 12STM-4是一款2U机架式面向传统TDM业务和宽带IP数据业务接入的中继/汇聚型光电一体化传输设备，定位为接入网设备。设备在传输侧提供12个STM-4上联光口，支路侧可根据业务需求配置E1、以太网、PCM等多种业务接口，通过基于MSTP技术在一个平台上集成多种接入方式，特别是融合了PCM业务接入和光传输，解决了用户局端设备种类多、网管不统一、业务调度不灵活以及E1连接线缆过多而造成的运维不便利的问题，能够满足各专网用户和运营商大客户对不同带宽和多种业务接口类型的接入需求。

  设备外观如图：

产品描述

★机箱结构：2U高、19英寸宽插卡式机箱，共12个槽位包括2个电源盘槽位、2个主控交叉盘槽位、1个光口盘槽位、6个业务盘槽位(有4个业务槽可插扩张光口盘)、1个风扇槽位。

★交叉容量：VC4：256×256， VC12：8064×8064，64K: 2048×2048

★业务接口：光接口：4×STM-1；

★以太网功能遵：从ITU-T G.7041标准的GFP-F封装协议； 遵从ITU-T G.7042建议的VCAT协议和LCAS协议；

★双主控交叉盘1+1热备份、环网保护和光通道1+1保护，保护倒换时间≤50ms；

★提供丰富的告警指示功能，包括告警灯、告警音等；

★具有全面的集中网管功能，SNMP以太网方式的网管接口，配置方便、安全性高；

★支持4种网管通道类型：DCN, DCC ,VC12或E1，适应多种网络环境；

★支持电源盘1+1热备份：-48V和220V电源，或双-48V电源，或双220V电源；

★整机满配功耗小于75W。

产品应用

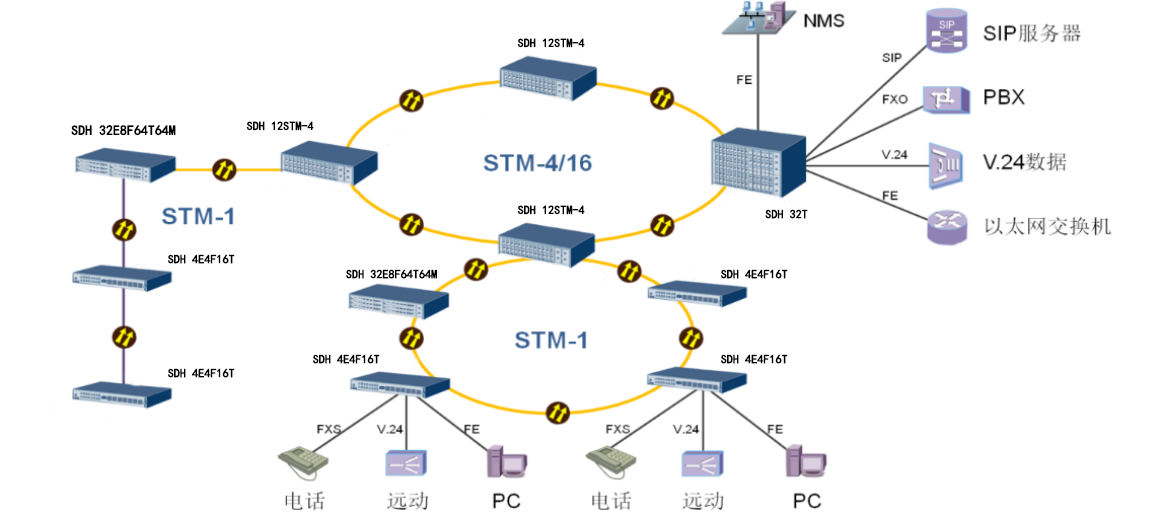

  SDH 12STM1-4将SDH多方向光传输与语音等窄带业务接口融合，实现STM-1多方向光电一体化接入汇聚；提供E1接口、以太网接口和窄带PCM业务接入，适合电力、部队、铁路、公安、石油、矿山等行业专网应用的需求。
