LPC 4E4FH是一款机架式多E1网桥设备，通过将以太数据包复用在多路E1中传输，利用现网E1资源快速组建以太数据网。

  设备外观如图：

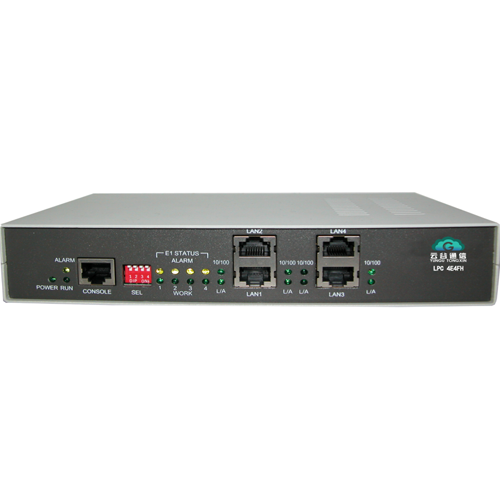

  前面板图

  后面板图

产品描述：

★ 采用大规模芯片，电路简单，功耗低，可靠性高；

★ 自动探测E1线路环回，告警提示并关闭以太接口，避免影响下游业务；

★ 10/100 Base-Tx端口支持自动协商机制或强制10/100M，全/半双工；

★ 支持基于802.3x的流量控制功能；

★ 支持802.1p优先级设置；

★ 支持1552包长；

★ 提供1个管理接口，可以灵活设置设备的功能；

★ 提供1组控制开关，用于设置设备维护测试；

★ 提供两种供电选择：AC220V或DC-48V。

技术参数：

★ E1接口电气特性

接口标准：符合ITU-T G.703；

抖动特性：符合ITU-T G.823；

接口阻抗：非平衡75；

接口连接器为： BNC同轴（非平衡）。

★ 10/100Base-Tx接口指标

接口规程：符合IEEE-802.3u；

流量控制：符合IEEE-802.3x。

★ 管理接口

接口方式：RS-232；

接口连接器：RJ-45；

波特率：57600bit/s。

★ 供电条件

交流：AC 220V±20%，50HZ；直流：DC -48V ±20%；

功耗： <5W。

工作环境

环境温度：0℃~45℃；

相对湿度：≤90%（35℃时）；

大气压力：86~106Kpa。

外形尺寸：205×146×41mm

产品应用：
