LPC EVH是一款桌面型反向复用设备，将以太数据包复用在1路E1中传输，支持HDLC协议，可以非常方便地利用现网中的E1资源快速组建宽带以太数据网。

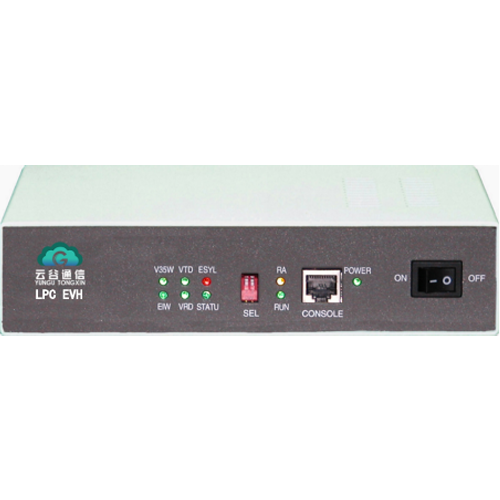

  设备外观如图：

   前面板示意图       后面板示意图

产品描述：

★ 采用大规模集成电路芯片，电路简单，功耗低，可靠性高；

★ 传输侧配置1路E1接口，接口阻抗支持75Ω和120Ω；

★ 提供1路透明 V.35接口；

★ V.35接口提供7种时钟模式（DCE：本地、恢复、外部输入；DTE：发RC收TC、发RC收RC、发TC收TC、发TC收RC），适应目前市场上所有V.35接口时钟模式要求；

★ V.35的接口时钟模式、相位、时隙选择功能可通过网管软件设置；

★ 提供1个管理接口，可以灵活设置设备的功能；

★ 提供1组控制开关，用于设置设备维护测试；

★ 具有完整的告警及状态指示；

★ 适应多种电源环境，+24VDC、-24VDC、-48VDC或220VAC。

技术参数：

★ E1接口电气特性

标称速率：2048Kbps，容差±50ppm；

接口码型：HDB3；

接口阻抗：75欧姆（不平衡）或120欧姆（平衡）可选；

数字接口电气特性：符合ITU—TG.703建议，脉冲波形符合样板如图8.1所示；

抖动转移特性：符合ITU—TG.823建议；

输入抖动容限：符合ITU—TG.823建议；

输出抖动：符合ITU—TG.823建议；

电平：±2.37V±10%或±3.00V±10%；

接口连接器为：RJ45或BNC同轴。

★ 10/100Base-Tx接口指标

接口为：10/100Base-Tx；

接口规程：符合IEEE-802.3u标准；

接口速率：10/100M自适应；

接口连接器为：RJ-45。

★ 管理接口及扩展串口

接口方式: RS-232；

接口电平：RS-232电平；

接口连接器：RJ-45；

管理口波特率：57600bit/s；

扩展串口最大波特率：19200bit/s。

★ V.35接口电气特性:

接口速率：n×64K；

无流量控制，透明传输；

接口连接器：DB25孔座；

工作方式：DCE，DTE可选

★ 供电条件

直流供电电压：+24VDC，容差范围 +24V±15%，供电电源纹波：≤120mVp-p；

直流供电电压：-24VDC，容差范围 -24V±15%，供电电源纹波：≤120mVp-p；

直流供电电压：-48VDC，容差范围 -36V~-72V，供电电源纹波：≤240mVp-p；

交流供电电压：220VAC±20%，50HZ；

功耗： ≤ 10W。

★ 工作环境

环境温度：0℃~45℃；

相对湿度：≤90%（35℃时）；

大气压力：86~106Kpa。

★ 外形尺寸：200×145×35MM。

产品应用：

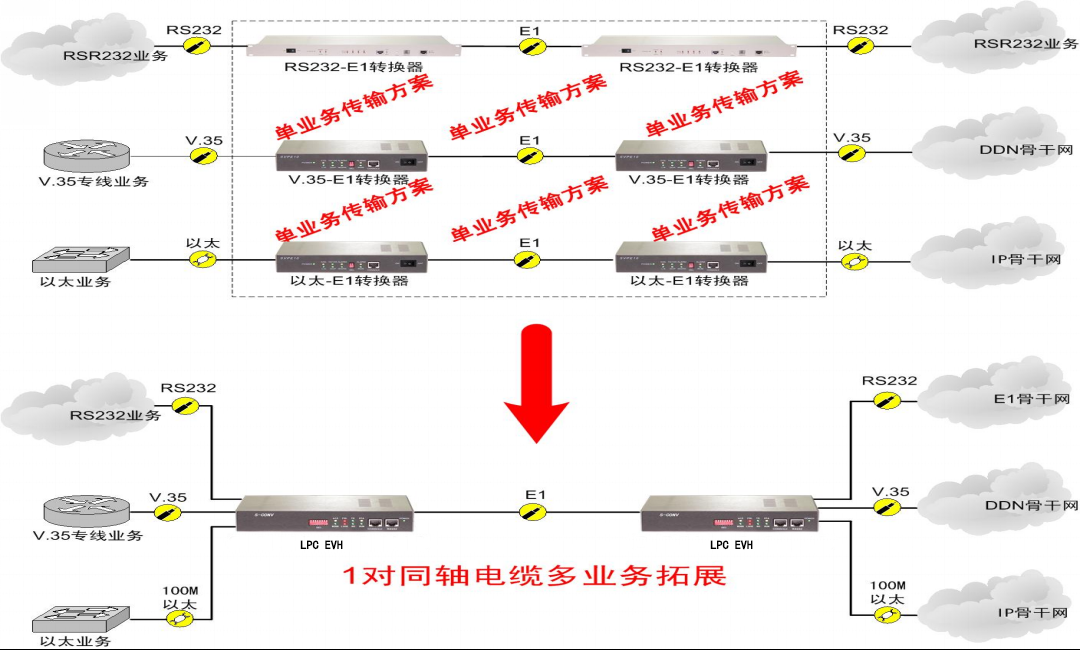

应用方案一：

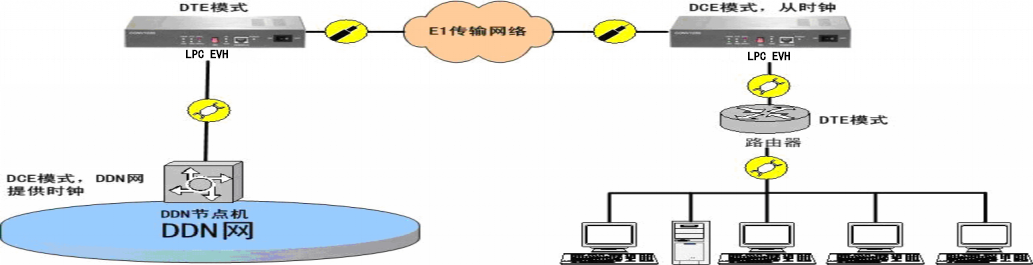

应用方案二：

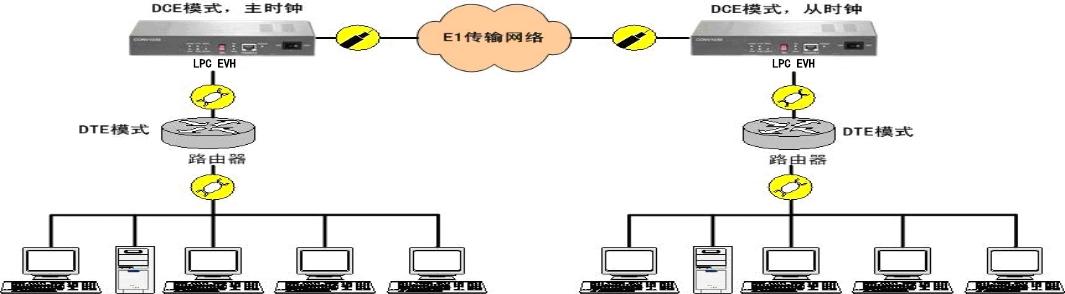

应用方案三：

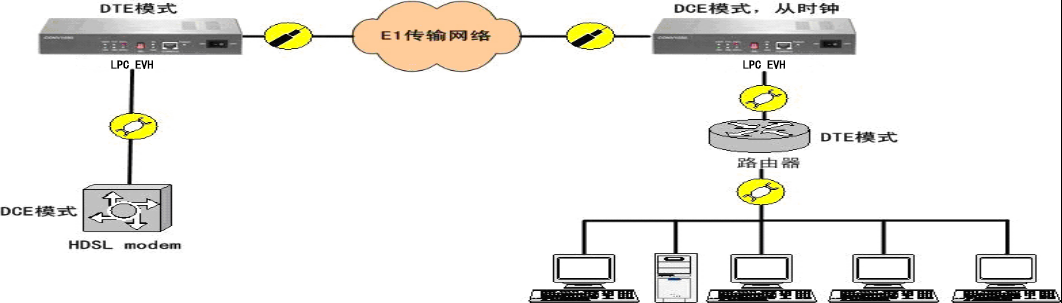

应用方案四：
