LPC EFHB是一款反向复用设备，将以太数据包复用在1路E1中传输，支持HDLC协议，可以非常方便地利用现网中的E1资源快速组建宽带以太数据网。

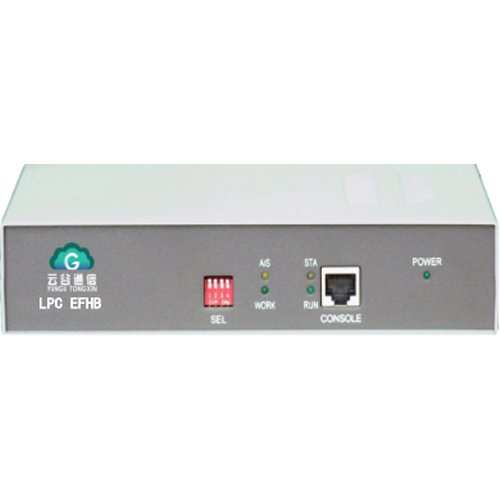

  设备外观如图：

                                  前面板示意图                                                           后面板示意图

产品描述：

★ 采用大规模集成电路芯片，电路简单，功耗低，可靠性高；

★ 传输侧配置1路E1接口，接口阻抗支持75Ω或120Ω，支持透明模式E1；

★ 业务侧配置1个10/100Base-Tx端口，支持自动协商机制或强制10/100M，全/半双工；

★ E1通道支持内置BERT（Bit Error Rate Test）功能；

★ 支持802.1p优先级功能；

★ 支持基于802.3x的流量控制功能；

★ 支持VLAN以太帧透明传输；

★ 自动探测E1线路环回、告警提示并关闭以太接口，避免影响下游业务；

★ 支持本地CONSOLE管理和远程带内管理；

★ 适应多种电源环境，+24VDC、-24VDC、-48VDC或220VAC。

技术参数：

★ E1接口电气特性

标称速率：2048Kbps，容差±50ppm；

接口码型：HDB3；

接口阻抗：75欧姆（不平衡）或120欧姆（平衡）可选；

数字接口电气特性：符合ITU—TG.703建议，脉冲波形符合样板如图8.1所示；

抖动转移特性：符合ITU—TG.823建议；

输入抖动容限：符合ITU—TG.823建议；

输出抖动：符合ITU—TG.823建议；

电平：±2.37V±10%或±3.00V±10%；

接口连接器为：RJ45或BNC同轴。

★ 10/100Base-Tx接口指标

接口为：10/100Base-Tx；

接口规程：符合IEEE-802.3u标准；

接口速率：10/100M自适应；

接口连接器为：RJ-45。

★ 管理接口及扩展串口

接口方式: RS-232；

接口电平：RS-232电平；

接口连接器：RJ-45；

管理口波特率：57600bit/s；

扩展串口最大波特率：19200bit/s。

★ 供电条件

直流供电电压：+24VDC，容差范围+24V±15%，供电电源纹波：≤120mVp-p；

直流供电电压：-24VDC，容差范围 -24V±15%，供电电源纹波：≤120mVp-p；

直流供电电压：-48VDC，容差范围 -36V~-72V，供电电源纹波：≤240mVp-p；

交流供电电压：220VAC±20%，50HZ；

整机功耗： ≤ 10W。

★ 工作环境

环境温度：0℃~45℃；

相对湿度：≤90%（35℃时）；

大气压力：86~106Kpa；

外形尺寸：205×147×41MM。
