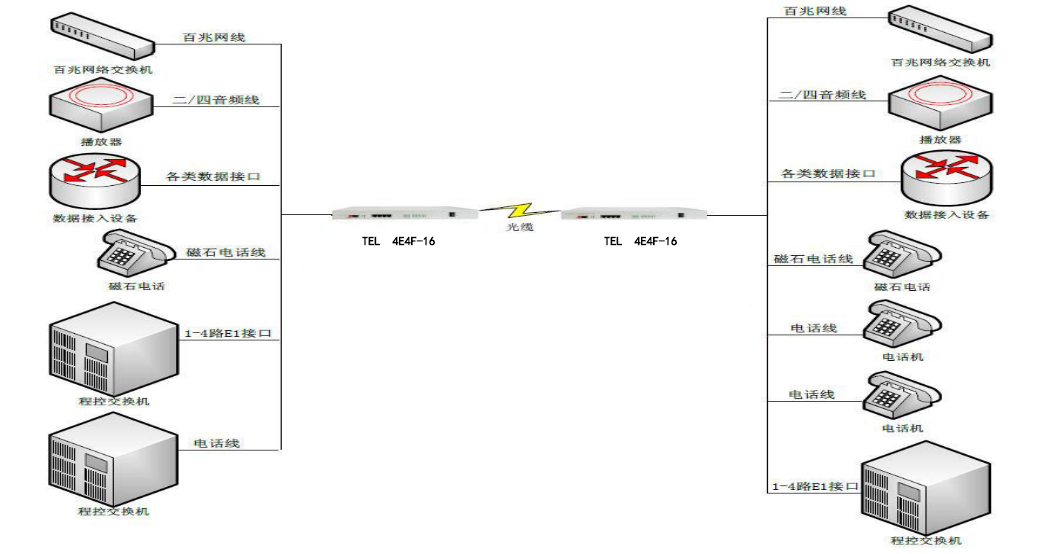

TEL 4E4F+16是一款4E1+4路百兆网络+16路业务接口的PCM综合复用设备。该设备应用时分复用技术，将以太网信号和E1信号混合编码后在一对光纤上传输。提供百兆以太网业务、E1业务、话路业务、V35业务、数据业务、二/四线等混合传输业务，传输通道分为光传输通道、E1传输通道。

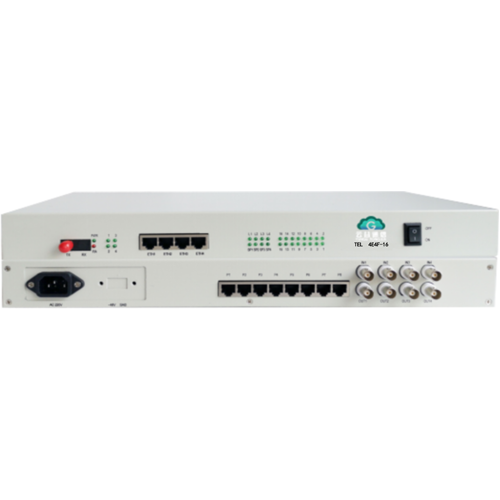

设备外观如图：
产品描述
★ 业务接口：1个光接口（光口速率为155M，可选用单纤或双纤传输）；4路E1接口； 4路百兆网络（支持共享或逻辑隔离）；16路业务接口（接口为RJ45，1口2路电话，线序为：3/4,5/6）；
★ 4个业务槽位，每个业务槽位为4路业务；
★ 业务小卡为：局端话路小卡、远端话路小卡、热线电话小卡、磁石电话小卡、以太网小卡、二/四线音频小卡、数据小卡（RS232\RS422\RS485）等；
★ 传输距离为20KM，最远传输距离为120KM；
★ 电源：AC-220V或DC48V单电源，也可选AC220V与DC48V双电源；
★ 机箱结构：1U高、19英寸宽机箱，设备尺寸485（宽）*190（深）*45（高）MM；
★ 设备重量3.5KG。
技术参数
★ 光接口
波长：1310nm（标准机型）或1550nm
发送功率：≥－12dBm
接收灵敏度：≤－30dBm(BER≤10-11)
接口方式：FC（标准机型）或SC等
传输方式：双纤或单纤
★ E1接口
设备有4路E1接口，符合G.703建议
速率：2048Kb/s ±50ppm
码型：HDB3
阻抗：75Ω（非平衡）或120Ω（平衡）
抖动：符合G.742 G.823建议
输入口允许衰减：0～6dB
★ 以太网接口
支持线速10Base-T/100Base-T,全双工/半双工 自适应
符合IEEE802.3/IEEE802.3u标准
使用标准RJ45插头
★ 数据接口（包含RS232、RS485、RS422接口）
数据接口速率为300--19.2Kbit/s波特率自适应，DCE方式
★ V.35接口特性
标称速率：N*64K/s(N ≤32)
工作方式：DCE，DTE可选
★ 话路接口及信令
交换侧：
摘机阻抗：< 500Ω；挂机阻抗：> 10KΩ；
用户侧：
环路阻抗：≤2000Ω（包括话机）；
空闲电路电压：≤ 50V；
环路电流：25mA；
摘机门限：8mA；
极性反转时延：< 50ms；
拨号：脉冲拨号单脉冲失真< 5ms；带内音频拨号总失真满足话音接口特性；
摘机时延：< 100ms
铃流：远端(FXS)铃流发生器
频率：25 Hz±3 Hz；
幅度：75V±5Vrms；
铃流时延：<50ms；
输出总功率：≤ 10W（以机箱为单位）；
局端(FXO)铃流检测；
幅度范围：最小38Vrms；
话音接口;
阻抗：600Ω或三元件复式阻抗；
音频范围：300-3400 Hz；
编码律:CCITT建议G.711 A律；
★ 二/四线音频接口
二线接口电平：二线发0dBr，二线收-3.5dBr；
四线接口电平：四线发0dBr，四线收0dBr；
回损：300-600 Hz > 12dB，600-3400 Hz > 15dB；
频率响应：300-3400 Hz （+0.5，-0.5dB）；
空噪：≤-65dBm0p；
增益：-45 dBm0——+3 dBm0（+0.5，-0.5dB）；
总信噪比：符合ITU G.713样板如图所示；
模拟（四线至四线或二线至二线）信道的信号/总失真与输入电平的关系；
二/四线接口规范：
压缩率：ITU G.711中A律；
阻抗：平衡600Ω；
音频范围:300Hz―3400Hz；
回波损耗：不低于18Db。
★ 功耗
整机功耗：＜35W。
★ 工作环境
工作温度：0～45℃；
相对湿度：≤95%（25℃时）；
大气压力：70～106Kpa。
