TEL E1-T30是一款通过1个E1通道传输30路电话（可选配磁石电话、热线电话、二/四线音频等）的PCM综合复用设备。该设备应用PCM30/31制式将话路业务通过E1接口传输。

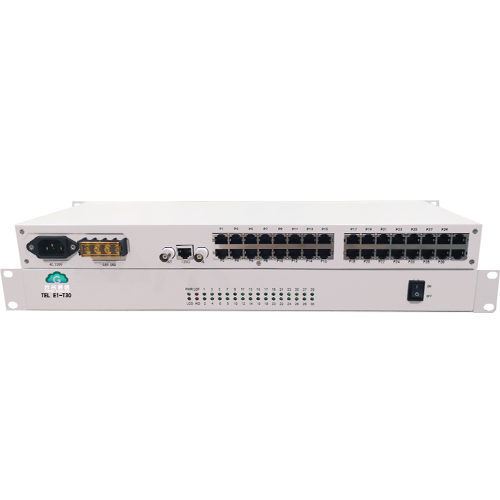

  设备外观如图：

产品描述

★ 机箱结构：1U高机架式设备，设备尺寸为485（宽）*190（深）*45（高）MM，产品重量3.6KG；

★ 业务接口：1个E1接口（BNC）；30路电话接口RJ45；

★ 电源：AC-220V或DC48V单电源，也可选AC220V与DC48V双电源；

★ 提供完善的本端/ 对端告警。

技术参数

★ E1接口

设备有1路E1接口，符合G.703建议

速率：2048Kb/s  ±50ppm

码型：HDB3

阻抗：75Ω（非平衡）或120Ω（平衡）

抖动：符合G.742  G.823建议

输入口允许衰减：0～6dB

★话路接口及信令

交换侧：

摘机阻抗：< 500Ω；挂机阻抗：> 10KΩ；

用户侧：

环路阻抗：≤2000Ω（包括话机）；

空闲电路电压：≤ 50V；

环路电流：25mA；

摘机门限：8mA；

极性反转时延：< 50ms；

拨号：脉冲拨号单脉冲失真< 5ms；带内音频拨号总失真满足话音接口特性；

摘机时延：< 100ms

铃流：远端(FXS)铃流发生器

频率：25 Hz±3 Hz；

幅度：75V±5Vrms；

铃流时延：<50ms；

输出总功率：≤ 10W（以机箱为单位）；

局端(FXO)铃流检测；

幅度范围：最小38Vrms；

话音接口;

阻抗：600Ω或三元件复式阻抗；

音频范围：300-3400 Hz；

编码律:CCITT建议G.711  A律；

★功耗

整机功耗：＜35W。

★工作环境

工作温度：0～45℃；

相对湿度：≤95%（25℃时）；

大气压力：70～106Kpa。

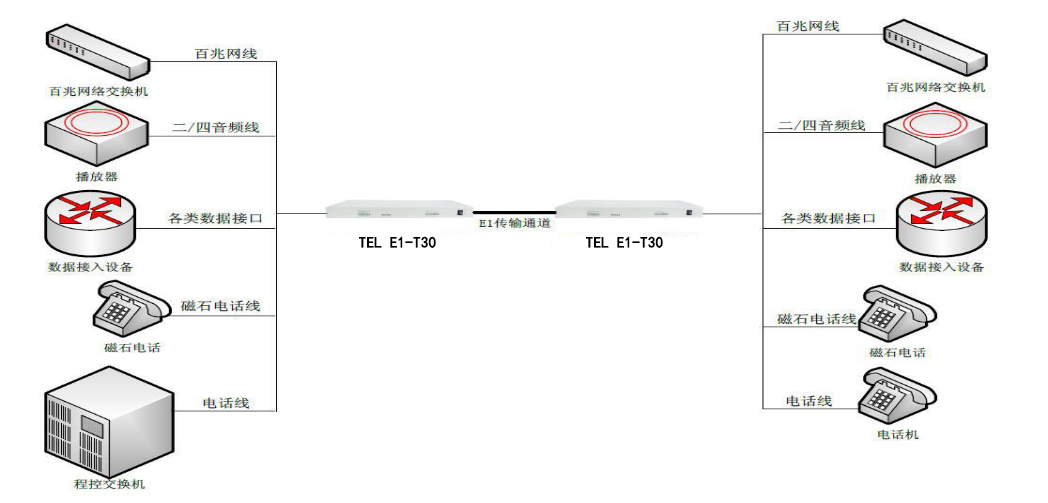

产品应用
