TEL OF-T4是一款将电话信号混合编码后在一对光纤上传输的电话光端机。该机可在单/双光纤上传输4电话（可选配磁石电话、热线电话、二/四线音频等），采用桌面式设计，集成度高，体积小，功耗低，工作可靠，安装使用方便。

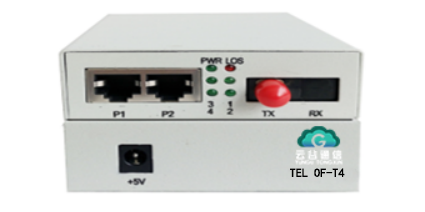

  设备外观如图：

设备正面、背面图

产品描述

★ 业务接口：1路光接口（光口速率155M）；1-4路RJ45电话接口接口（1口2路电话，线序为：3/4,5/6）；

★ 光接口可选双纤或单纤，光接口为FC或SC ,默认为单纤；

★ 电话接口可选配磁石电话、热线电话、二/四线音频等，含过压以及防雷模块；

★ 电源：外置220V电源；

★ 设备尺寸及重量： 80（宽）*115（深）*30（高）MM，0.5KG。

技术参数

★ 光接口

波长：1310nm（标准机型）或1550nm

发送功率：≥－12dBm

接收灵敏度：≤－30dBm(BER≤10-11)

接口方式：FC（标准机型）或SC等

传输方式：双纤或单纤

★ 话路接口及信令

交换侧：

摘机阻抗：< 500Ω；挂机阻抗：> 10KΩ；

用户侧：

环路阻抗：≤2000Ω（包括话机）；

空闲电路电压：≤ 50V；

环路电流：25mA；

摘机门限：8mA；

极性反转时延：< 50ms；

拨号：脉冲拨号单脉冲失真< 5ms；带内音频拨号总失真满足话音接口特性；

摘机时延：< 100ms

铃流：远端(FXS)铃流发生器

频率：25 Hz±3 Hz；

幅度：75V±5Vrms；

铃流时延：<50ms；

输出总功率：≤ 10W（以机箱为单位）；

局端(FXO)铃流检测；

幅度范围：最小38Vrms；

话音接口;

阻抗：600Ω或三元件复式阻抗；

音频范围：300-3400 Hz；

编码律:CCITT建议G.711  A律；

★ 整机功耗

整机功耗：＜5W。

★ 工作环境

工作温度：0～45℃；

相对湿度：≤95%（25℃时）；

大气压力：70～106Kpa。

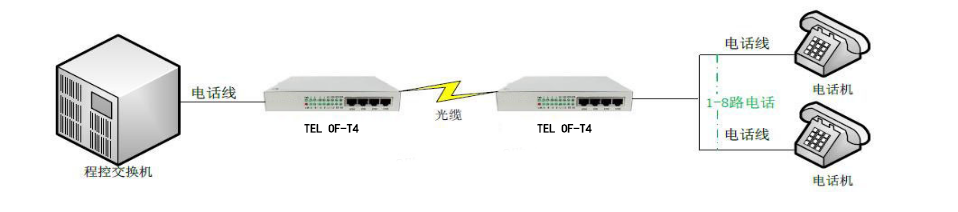

产品应用
