PDH 4E4F-RS232是一款配置4个E1接口的综合业务传输传输设备。该设备将标准的2M传统TDM业务接口、V.35业务接口与10/100BaseTx以太数据业务接口融为一体，并转变为高速光信号，在光纤上进行传输，同时支持双光路1+1无损保护，从而使高速数据业务和传统TDM业务在同一对光纤上传输成为可能，以最小的成本满足用户对高速数据业务和传统TDM业务综合接入的需求。

该设备维护简单，开电即用，可作为集中式局端设备使用，并提供完整的网络管理功能。

  设备外观如图：

  前面板图

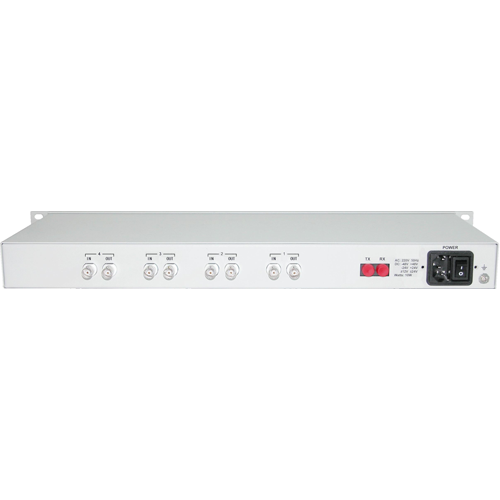

  后面板图

功能特点：

★ 提供4路E1数字口、1-2路V35接口、1-4路10/100BASE-T接口，E1接口阻抗75Ω/120Ω可选；

★ E1、V35通道支持内置BERT（Bit Error Rate Test）；

★ 支持E1接口与V35接口通道交换；

★ V.35接口提供7种时钟模式（DCE：本地、恢复、外部输入；DTE：发RC收TC、发RC收RC、发TC收TC、发TC收RC），适应目前市场上所有V.35接口时钟模式要求；

★ V.35的接口时钟模式、相位、时隙选择功能和E1/V.35数据通道交换功能可通过网管软件设置；

★ 以太接口均为10/100Base-Tx自适应，带宽可以0.5M为单位调整，最大带宽100M；

★ 支持公务通话；

★ 提供一个RS232异步数据接口；

★ 提供一个管理接口，可实现集中监控，并支持系统升级；

★ 提供一组控制开关，用于设置设备维护测试；

★ 双光路光端机可实现业务1+1无损保护；

★ 采用大规模芯片，电路简单，功耗低，可靠性高；

★ 适应多种电源环境：-48VDC或220VAC；

★ 标准1U机框，体积小，重量轻，工作稳定可靠，安装方便；

技术参数：

★ E1接口电气特性:

标称速率：2048Kbps，容差±50ppm；

接口码型：HDB3；

接口阻抗：75欧姆（不平衡）或120欧姆（平衡）可选；

数字接口电气特性：符合ITU—TG.703建议，脉冲波形符合样板如图12.1所示；

抖动转移特性：符合ITU—TG.823建议；

输入抖动容限：符合ITU—TG.823建议；

输出抖动：符合ITU—TG.823建议；

电平：±2.37V±10%或±3.00V±10%；

接口连接器为： BNC同轴。

★ 光接口特性

单模发送光功率：-5dBm ~-12dBm(双纤，40KM)

单模接收灵敏度：≤-35dBm

光纤接口：双SC型/双FC型/单SC型可选；

适用光纤：单模、多模。

★ 管理接口及扩展串口特性

接口方式: RS-232；

接口电平：RS-232电平；

接口连接器：RJ-45；

管理口波特率：57600bit/s；

扩展串口最大波特率：19200bit/s。

★ 以太口接口特性

接口为：10/100Base-Tx

接口规程：符合IEEE-802.3标准

接口速率：10/100M自适应

带宽：可以1M为单位调整，最大带宽100M

★ V.35接口电气特性:

接口速率：n×64K；

无流量控制，透明传输；

接口连接器：DB25孔座；

工作方式：DCE，DTE可选

★ 供电条件

直流供电电压：-48VDC，容差范围 -36V~-72V，供电电源纹波：≤240mVp-p

交流供电电压：220VAC±20%，50HZ

功耗：≤ 10W

★ 工作环境

环境温度：0℃-45℃；

相对湿度：≤90%（35℃时）；

大气压力：86-106Kpa。

★ 外形尺寸

483×175×45 mm

产品应用：

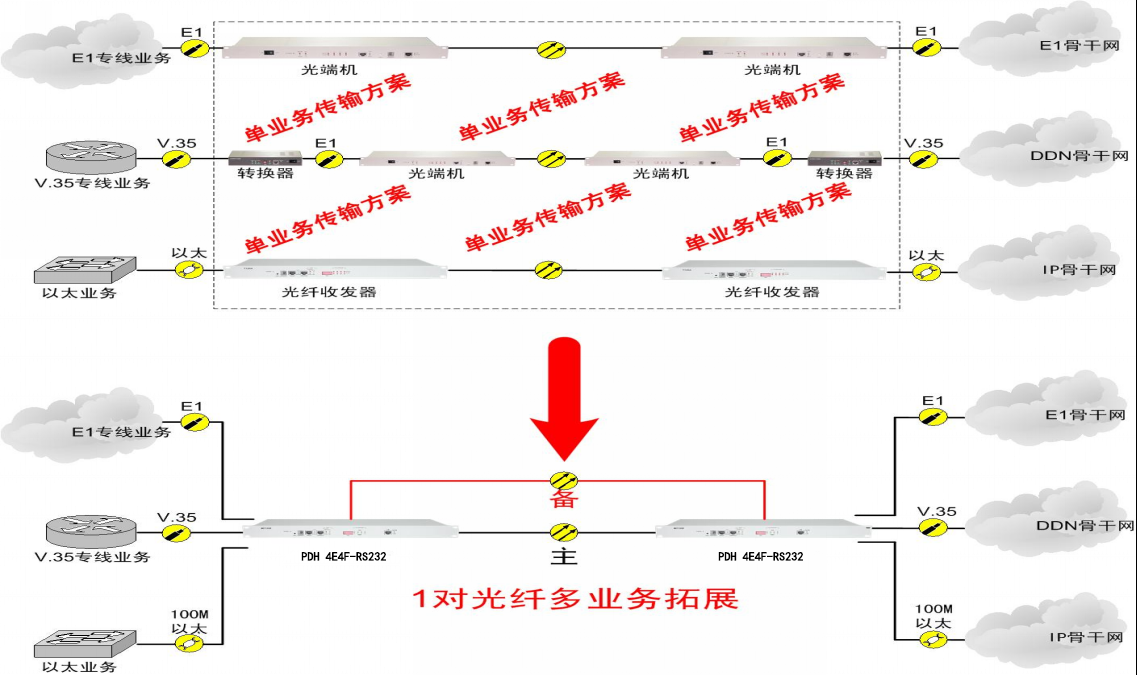

  PDH 4E4F光端机可以经光纤承载任何通过E1信号传输的业务，并提供业务的1+1保护。
