PDH 4E1-RS232是一款配置4个E1接口的PDH光传输设备。该设备提供4路E1接口及1-2路V.35接口，支持双光路1+1无损保护，适用于小容量交换机组网、用户环路网，移动通信（基站）、专网、DDN网等。

  设备外观如图：

  前面板图

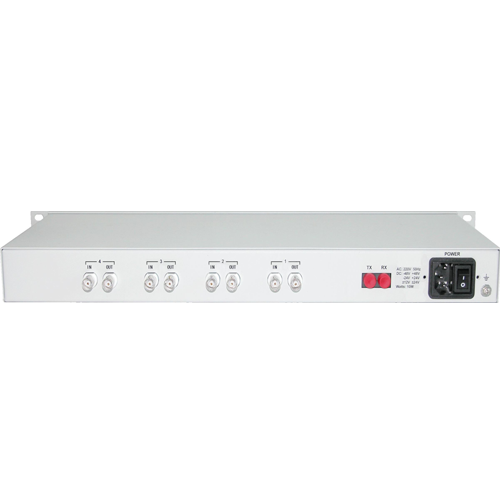

  后面板图

功能特点：

★ E1、V35通道支持内置BERT（Bit Error Rate Test）；

★ 支持E1接口与V.35接口通道交换；

★ 提供4/8/16路E1数字口及1-2路V35接口，E1接口阻抗75Ω/120Ω可选；

★ 支持1路公务通话；

★ V.35接口提供7种时钟模式（DCE：本地、恢复、外部输入；DTE：发RC收TC、发RC收RC、发TC收TC、发TC收RC），适应目前市场上所有V.35接口时钟模式要求；

★ V.35的接口时钟模式、相位、时隙选择功能和E1/V.35数据通道交换功能可通过网管软件设置；

★ 提供一个RS 232异步数据接口；

★ 提供一个管理接口，可实现集中监控，并支持系统升级；

★ 提供一组控制开关，用于设置设备维护测试；

★ 双光路光端机，可实现业务1+1无损保护；

★ 采用大规模芯片，电路简单，功耗低，可靠性高；

★ 适应多种电源环境：-48VDC或220VAC；

★ 标准1U机框，体积小，安装方便。

技术参数：

★ E1接口电气特性

标称速率：2048Kbps，容差±50ppm；

接口码型：HDB3；

抖动转移特性：符合ITU—TG.823建议；

输入抖动容限：符合ITU—TG.823建议；

输出抖动：符合ITU—TG.823建议；

电平：±2.37V±10%或±3.00V±10%；

接口连接器为：RJ45或BNC同轴。

数字接口电气特性：符合ITU—TG.703建议，脉冲波形符合样板如图3.1所示；

接口阻抗：75欧姆（不平衡）或120欧姆（平衡）可选；

★ 光纤接口

双纤双向工作方式：

波长：发送波长：1310nm，接收波长：1310nm(标准)；

发送功率：≥-15dBm

接收灵敏度：≥-35dBm(误码率≤10-11)

接口方式：FC/SC

线路速率：100Mbit/s

适用光纤：单模、多模

单纤双向工作方式(定制)：

波长：发送波长：1310nm，接收波长：1550nm；

发送功率：≥-16dBm

接收灵敏度：≤-33dBm

连接器：SC

线路速率： 100Mbit/s

适用光纤：单模

注：当设备采用单纤双向工作方式时，其远端必须选用单纤双向工作方式，发送波长1550nm，接收波长1310nm，否则，设备无法工作。

★ V.35接口指标

接口速率：n×64K；

无流量控制，透明传输；

接口连接器：DB25孔座；

工作方式：DCE，DTE可选

★ CONSOLE管理接口

接口方式: RS-232；

接口电平：RS-232电平；

接口连接器：RJ-45；

管理口波特率：57600bit/s。

★ 供电条件

直流供电电压：-48VDC， -36V~-72V；

交流供电电压：220VAC±20%，50HZ；

功耗： ≤ 10W。

★ 工作环境

环境温度：0℃~45℃；

相对湿度：≤90%（35℃时）；

大气压力：86~106Kpa。

★ 外形尺寸（mm）

483×175×10.8。

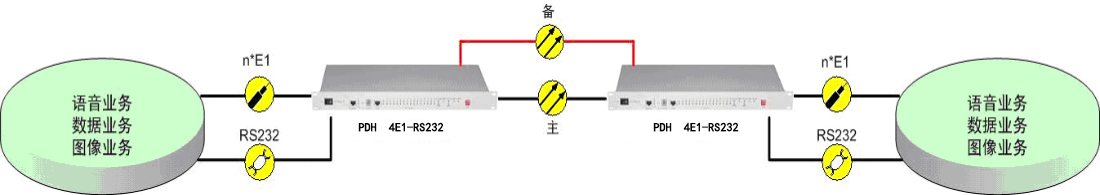

产品应用：

PDH  4E1光端机可以经光纤承载任何通过E1信号传输的业务，并提供业务的1+1保护。

·
