PCM 2E30T是1U机架式的综合业务接入设备，配置4个业务槽位和2个交流电源槽位，支持SNMP网络管理方式。该设备传输侧配置2路E1，业务侧支持22路FXO/FXS和8路磁石电话，支持多种业务类型FXS/FXO、音频2/4线、EM信令、热线电话、同向64K接口、RS232、RS485等，最大可传输30路64K业务。

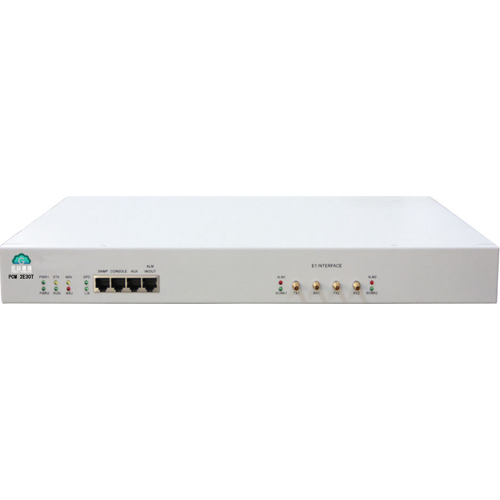

  设备外观如图：

详细描述：

★ 系统支持：支持点对点、或链路网络拓扑；所有板卡支持热插拔；所有业务板卡支持混插；支持AC 220和DC -48V电源盘混插，双电源可实现1+1保护；支持设备温度检测功能；支    持远端设备掉电检测功能；支持实时时钟功能；支持内时钟、线路时钟等多种同步方案；

★ 系统业务：支持最大提供2路E1传输方向；支持RS 232、RS 485 等业务；支持FXS、FXO、2/4W（EM）、磁石等多种音频接口；提供4路告警输出空接点，用户可自行定义告警输出    等级和条件；提供4路告警输入空节点；提供1路RS 232透明传输通道；提供2路RS 422或RS 485透明传输通道；

★ 网络管理与维护：管理功能包括ITU-T建议的配置、告警、性能、维护、安全等功能；支持SNMP、本地CONSOLE管理方式；支持所有业务端口的使能和禁止功能，便于设备管理；支持所有业务端口设备侧（内环）和线路侧（外环）环回，便于设备维护；支持MAIN程序和FPGA程序的在线升级更新，便于设备维护；支持系统软件复位、硬件复位及远端设备复    位功能，便于设备维护。

技术参数：

★ E1接口技术参数

接口码速：2.048Mbps；

容差：±50ppm；

接口码型：HDB3；

帧结构：PCM30/32，符合ITU-T G.704 、TU-T G.706；

接口阻抗：75欧姆（不平衡）或120欧姆（平衡）；

接口电气特性：符合ITU-T G.703；

抖动转移特性：符合ITU-T G.823；

输入抖动容限：符合ITU-T G.823；

电平：±2.37V±10%或±3.00V±10%；

传输衰减：衰减在0-6dB之间；

连接器：BNC（75欧）或DB37（120欧）；

★ FXO/FXS技术参数

编码方式：A律；

比特率：64Kbps；

阻抗：交换侧摘机阻抗：500Ω   挂机：10KΩ用户侧环路阻抗：2000Ω；

空闲信道噪声：＜－67dB；

频率特性：300Hz—400Hz    -0.3～-0.1dB、400Hz—2400Hz   -0.2～0.1Db、2400Hz—3400Hz     0～0.7dB。

★ 2/4线音频技术参数

总失真：符合ITU-T G.713建议；

频率特性：符合ITU-T G.713建议；

电平特性：符合ITU-T G.713建议；

有效传输带宽：300～3400Hz/600Ω；

音频传输方式：二线/四线（通过外置拨码选择2/4W）；

二线收：0dBr/600Ω（-14dBm～+17.5dBm,可调）；

二线发：-3.5dBr/600Ω（-31.5dBm～0dBm,可调）；

四线收：-14dBr/600Ω（-14dBm～+17.5dBm,可调）；

四线发：+4dBr/600Ω（-27.5dBm～ +4dBm,可调）；

电平调节步长：0.5dBm；

过载电平：＋3.14dBm；

★ EM接口技术参数

内阻：接地时 20Ω±10%；开路时100KΩ；

抽样频率：500Hz；

脉冲失真：≤2.5ms；

时钟频率：500Hz，8KHz；

编码规则：开路“1 ”；接地“0”；

阻抗; 600Ω（2线，4线收，4线发）；

M线检测灵敏度：5mA；

E线输出电流：≥50mA；

内阻：接地时 20Ω±10%；开路时100KΩ；

抽样频率：500Hz。

★ 电源技术参数

AC220V   165V～265V，50Hz；

DC-48V   -36V～-72V。

应用方案：

（一）点对点网络方案：

（二）链型网络方案：
