PCM 16E90TM是一款3U机架式、双主控的综合业务接入设备，配置16个上行E1接口和10个槽位，包括2个电源槽位、两个主控上联槽位、一个风扇槽位和五个业务槽位。所有业务槽位支持各种业务功能盘混插。可支持多种业务类型：FXS、FXO、音频2/4线、EM信令、磁石电话、热线电话、同向64K接口、RS232、RS485等。

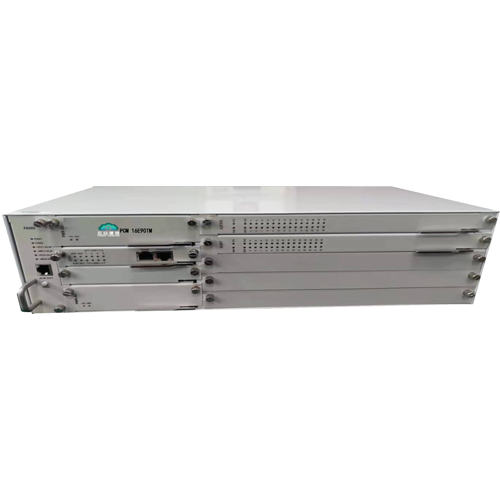

设备外观如图：
详细描述：
★ 系统支持
支持点对点、链型或环型等多种网络拓扑；
所有板卡支持热插拔；
所有业务板卡支持混插；
所有业务卡可自动识别；
支持AC220和DC-48V电源盘混插，双电源可实现1+1保护；
主控单元、交叉单元和上联接口可实现冗余备份；
支持设备温度检测功能；
支持内时钟、线路时钟等多种同步方案。
★ 最大业务容量
最大支持16个E1上联光接口；
最大支持90个音频业务通道；
最大支持90个64K数据通道。
★ 管理与维护
管理功能包括ITU-T建议的配置、告警、性能、维护、安全等功能；
支持SNMP、本地CONSOLE管理方式；
支持全网拓扑发现，支持跨网段管理；
支持所有业务端口的使能和禁止功能，便于设备管理；
支持所有业务端口设备侧（内环）和线路侧（外环）环回，便于设备维护；
支持MCU程序和FPGA程序的在线升级更新，便于设备维护；
支持系统软件复位、硬件复位及远端设备复位功能，便于设备维护；
支持配置文件的导入和导出；
支持告警信息、操作日志信息导出。
技术参数：
★ 整机技术参数
|
技术指标 |
说明 |
|
|
设备尺寸（mm） |
483（宽）×294（深）×134（高） |
|
|
设备重量（kg） |
< 6（机箱+2块电源单板） |
|
|
直流输入电压 |
额定电压 |
-48V |
|
电压范围 |
-36V～-72V |
|
|
交流输入电压 |
额定电压 |
220V |
|
电压范围 |
90V～264V（47Hz/63Hz） |
|
![]()
★ ![]()

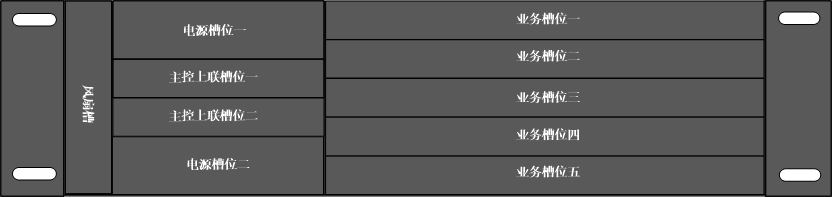

槽位介绍
YG-PCM-M3系列共十个槽位一个风扇槽位，两个电源槽位，两个主控上联槽位，可提供交、直流两种电源并支持混插；五个业务槽位支持多种业务插卡。
★ FAN（风扇盘）
提供两个1W的风扇
支持风扇工作状态监测
支持设备电源监测功能，电压过低或过高告警指示功能
提供告警输出接口，用户可自定义
★ PWR（电源盘）
电源盘分为AC220V电源盘和DC-48V电源盘
两个电源槽位可以混插两种电源盘
两个电源盘为1+1保护
电源输出为+5V和-48V，单电源最大输出功率为125W
★ DXC-M（主控、交叉、上联盘）
DXC-M盘包括主控单元、交叉单元和上联单元部分：
主控单元技术参数：
可提供以太网接口实现SNMP管理；
可提供CONSOLE口，通过终端对设备进行调试和配置，方便维护；
可以对所有槽位的板卡进行在位检测和类型识别；
具备远程升级功能；
可实现对远端设备的配置和管理；
DXC-M盘固定插在主控、上联槽，并可实现主控单元的冗余备份。
★ 交叉单元技术参数：
DXC-M交叉单元支持128 x 128全时隙64K交叉。
上联单元技术参数：
通过独立的ST总线与各个业务槽相连；
DXC-M可提供四个E1上联接口；
接口支持75欧和120欧；
可实现上联单元的冗余备份。
★ 32FXS盘技术参数
最大支持32路远端话路；
提供单路信令指示灯；
支持通过网管配置为自动电话模式或热线电话模式；
支持实现单路环回功能（向设备侧或向线路侧）；
支持单路使能禁止功能；
支持极性翻转功能；
由两个DB37口出线，使用通用的32芯音频线缆。
★ 32FXO盘技术参数
最大支持32路局端话路；
提供单路信令指示灯；
支持实现单路环回功能（向设备侧或向线路侧）；
支持单路使能禁止功能；
由两个DB37口出线，使用通用的32芯音频线缆。
★ 30MT盘技术参数
最大支持30路磁石电话；
提供单路信令指示灯；
支持通过网管配置为普通磁石模式或载波磁石模式；
支持实现单路环回功能（向设备侧或向线路侧）；
支持单路使能禁止功能；
由两个DB37口出线，使用通用的32芯音频线缆。
★ 30VF音频盘技术参数
最大提供30路音频业务；
每个盘可支持FXS、FXO、2W音频、4W音频、E&M、磁石混插；
最大提供16路4W音频业务；
由两个DB37口出出线，分别出16路和14路音频，线缆通用。
★ 各功能盘技术参数详表
|
功能盘类型 |
功能盘型号 |
功能描述 |
|
主控、上联、交叉单元 |
DXC-M |
上联单元最大提供四路标准成帧E1上联接口；DXC-M管理单元支持SNMP管理方式和CONSOLE调试接口，支持机框级联和DCN网管通道。 |
|
下联接口盘 |
16E1 |
提供16路成帧E1传输通道，采用背板两个DB37出线方式，每个接口出8路E1。 |
|
业务盘 |
32FXS |
提供32路FXS远端电话接口，采用背板两个DB37出线方式。每个DB37出16路接口 |
|
32FXO |
提供32路FXO远端电话接口，采用背板两个DB37出线方式。每个DB37出16路接口 |
|
|
30MT |
提供30路FXS远端电话接口，采用背板两个DB37出线方式。左侧出16路接口，右侧出14路接口，支持数字信令方式和2100Hz载波信令 |
|
|
30VF |
提供30路路音频传输通道，采用背板两个DB37出线方式。左侧出16路音频，右侧出14路音频，支持FXS、FXO、2W/4W音频、磁石、热线等模块的混插。 |
|
|
电源盘 |
PWR（DC） |
-48V输入，-48V和+5V（5A）输出。 |
|
PWR（AC） |
220V输入，-48V（2A）和+5V（5A）输出。 |
|
|
风扇盘 |
FAN |
提供两个1W风扇，支持电源电压监测功能，温度检测。提供系统告警输出接口。 |
★ 各接口技术参数：
|
接口类型 |
技术指标 |
|
|
FXS远端接口 |
编码方式 |
A律 |
|
比特率 |
64Kbps |
|
|
DC环路最大阻抗 |
2000Ω |
|
|
有效传输带宽 |
300-3400Hz/600Ω |
|
|
频率特性 |
||
|
300Hz——400Hz |
-0.3 ～ -0.1dB |
|
|
400Hz——2400Hz |
-0.2 ～ 0.1dB |
|
|
2400Hz——3400Hz |
0 ～ 0.7dB |
|
|
对地不平衡度 |
||
|
300Hz——600Hz |
40dB |
|
|
600Hz——3400Hz |
46dB |
|
|
空闲信道噪声 |
<-67dB |
|
|
铃流电压 |
25±3Hz，75±15V |
|
|
FXO局端接口 |
编码方式 |
A律 |
|
比特率 |
64Kbps |
|
|
DC环路最大阻抗 |
2000Ω |
|
|
有效传输带宽 |
300-3400Hz/600Ω |
|
|
频率特性 |
||
|
300Hz——400Hz |
-0.3 ～ -0.1dB |
|
|
400Hz——2400Hz |
-0.2 ～ 0.1dB |
|
|
2400Hz——3400Hz |
0 ～ 0.7dB |
|
|
对地不平衡度 |
||
|
300Hz——600Hz |
40dB |
|
|
600Hz——3400Hz |
46dB |
|
|
空闲信道噪声 |
<-67dB |
|
|
音频接口 |
总失真 |
符合ITU-T G.713建议 |
|
频率特性 |
符合ITU-T G.713建议 |
|
|
电平特性 |
符合ITU-T G.713建议 |
|
|
有效传输带宽 |
300 ～ 3400 Hz/600Ω |
|
|
音频传输方式 |
二线/四线 |
|
|
二线收 |
0dBr/600Ω（-14dBm ～ +17.5dBm,可调） |
|
|
二线发 |
-3.5dBr/600Ω（-31.5dBm ～ 0dBm,可调） |
|
|
四线收 |
-14dBr/600Ω（-14dBm ～ +17.5dBm,可调） |
|
|
四线发 |
+4dBr/600Ω（-27.5dBm ～ +4dBm,可调） |
|
|
电平调节步长 |
0.5dBm |
|
|
过载电平 |
+3.14dBm |
|
|
E&M接口 |
内阻 |
接地时 20Ω±10%；开路时 100 KΩ |
|
抽样频率 |
500Hz |
|
|
脉冲失真 |
≤2.5ms |
|
|
时钟频率 |
500Hz ～ 8KHz |
|
|
编码规则 |
开路“1 ”；接地“0” |
|
|
阻抗 |
600Ω（2线，4线收，4线发） |
|
|
M线检测灵敏度 |
5mA |
|
|
E线输出电流 |
≥50mA |
|
|
E1接口 |
电气特性 |
符合ITU-T G.703建议 |
|
帧结构 |
符合ITU-T G.704建议 |
|
|
抖动 |
符合ITU-T G.823建议 |
|
|
阻抗匹配 |
75Ω非平衡/120Ω平衡 |
|
|
接口码型 |
HDB3 |
|
|
标称比特率及容差 |
2048Kb/s±50ppm |
|
|
标称波形幅度 |
2.37V±0.237V/75Ω(不平衡) |
|
|
帧结构 |
PCM30CRC |
|
|
信令 |
随路信令 |
|
|
介入损耗： 在1024KHz时衰减在0-6dB之间 全面符合ITU-T G.703、G.704等协议 |
||
|
信令方式 |
第16时隙随路信令，符合ITU-T G.732建议 |
|
★ FXO模块（外线或近端模块）技术参数：
每个FXO模块提供两路独立的中继接口单元；
等效普通模拟话机，恢复远端摘挂机信号；
检测交换机用户线上的振铃信号，并转成数字信令提供给主板；
支持来电显示；
内置瞬态过压保护。
★ FXS模块技术参数
每个FXS模块提供两个独立用户接口单元；
等效交换机用户模块，提供话机馈电和铃流；
内置瞬态过压保护；采用传统变压器进行音频传输、光电耦合器检测线路状态,可实现电话线和系统的完全隔离；
检测来自用户线的摘挂机、脉冲拨号等信号，并转成数字信令供给主板；
提供通道占用显示；
挂机无衰减传输，支持来电显示。
★ 2W/4W模块技术参数
每个2W/4W模块提供两个独立接口单元；
既可以做二线音频专用，也可以做四线音频专用；
衰减可以实现软件设置。
★ 磁石模块技术参数
每个磁石模块提供两个独立磁石接口单元；
完成磁石信令到数字信令的转换，并将数字信令提供给主板。
★ 16E1接口盘技术参数
每个盘提供16个E1成帧传输通道；
可实现单路通道禁止功能；
可实现单路通道向设备侧和线路侧环回功能；
采用背板两个DB37出线方式，每个接口出8路E1。可提供75欧或120欧接口；
可配置线缆或CC4A16G转换器。
应用方案：
（一） 点对点网络方案：
（二）链型网络方案：
